Информационный бюллетень R&M апрель 2021

Уважаемые партнёры!

Мы рады предоставить вам самую свежую информацию о решениях, продукции и технологиях компании Reichle & De-Massari (R&M). Надеемся, что обсуждаемые темы будут отвечать запросам широкой аудитории наших партнёров.

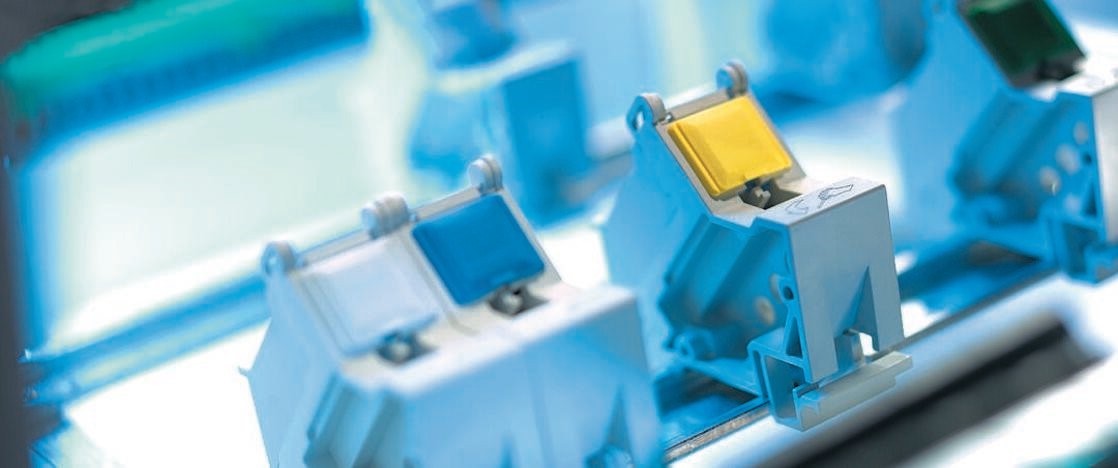

DRM45 - адаптер для промышленного ETHERNET

Ethernet, безусловно, является «негласным» стандартом в области информационных технологий и передачи данных. Теперь использование Ethernet в промышленности и жилом секторе становится повседневной реальностью с той разницей, что установка производится не в 19”-конструктивы, а на DIN рейку 35 мм.

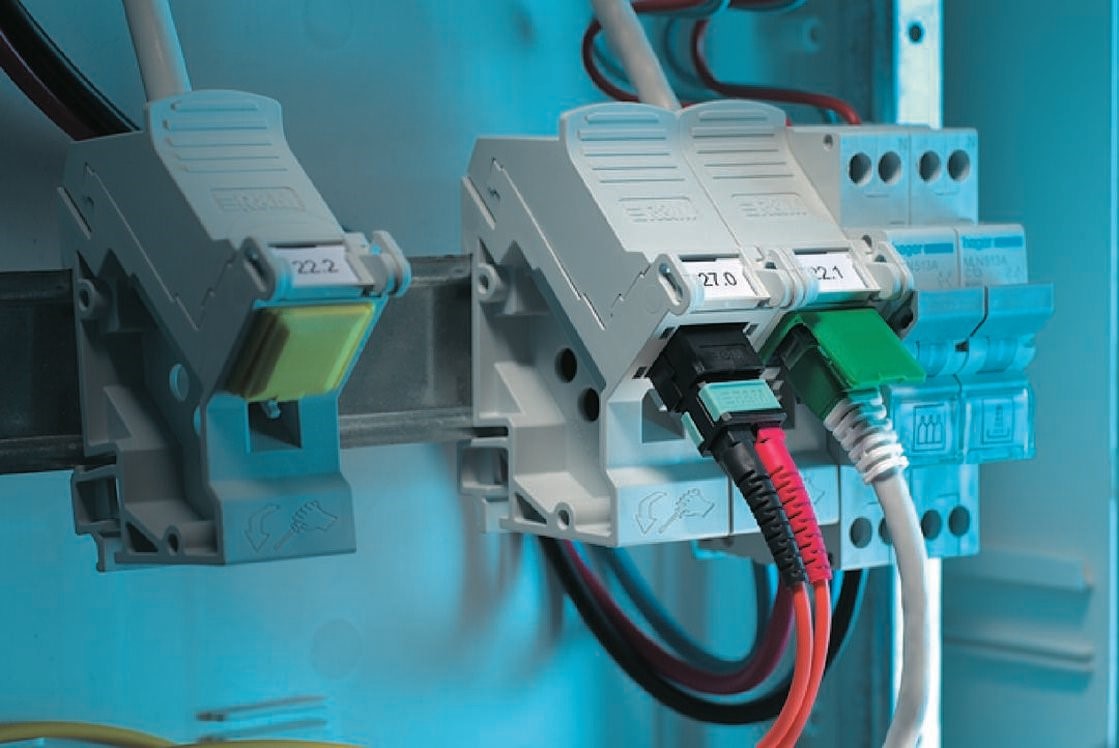

Модульность и надёжность

Универсальный адаптер DRM45 на DIN рейку предназначен для подключения технологического оборудования интеллектуальных систем электроснабжения и автоматизации зданий к кабельным линиям передачи данных в промышленной среде.

Адаптер DRM45 совместим с монтажной направляющей стандарта 35 мм. (DIN EN 50022) и стандартом на габариты электромонтажного оборудования (DIN 43880). Он предназначен для установки оптических (SC) и медных (RJ45) информационных модулей. Могут быть установлены модули RJ45 Кат. 5Е, 6, 6А в экранированном (STP) и неэкранированном (UTP) исполнении. Для экранированных модулей обеспечивается автоматическое заземление. Адаптер DRM45 прост в установке и легко фиксируется защёлкиванием на нужном месте. Он подходит для металлических и пластиковых направляющих и позволяет комбинировать любое количество устройств рядом.

Характеристики адаптера DRM45

Конструкция

• Прочный пластиковый корпус (PC-GF10);
• Токопроводящие элементы - Бронза (CuSn6);
• Монтаж защёлкиванием;
• Автоматическое заземление;
• Широкая маркировочная площадка;
• Цвет - серый (RAL7035);

Совместимость

• Кабель диаметром от 4.5 mm до 8.0 mm;
• Медные и оптические информационные модули;
• Пылезащитные крышки и цветовая маркировка;

Исполнение

• Класс защиты iP20;
• Относительная влажность от 5% до 85% (без конденсата);
• Температурный диапазон от -10°C до +60°C.

Информация для заказа

Более подробную информацию можно найти  по ссылкам ниже:

• Видео
• Web - сайт
• Брошюра

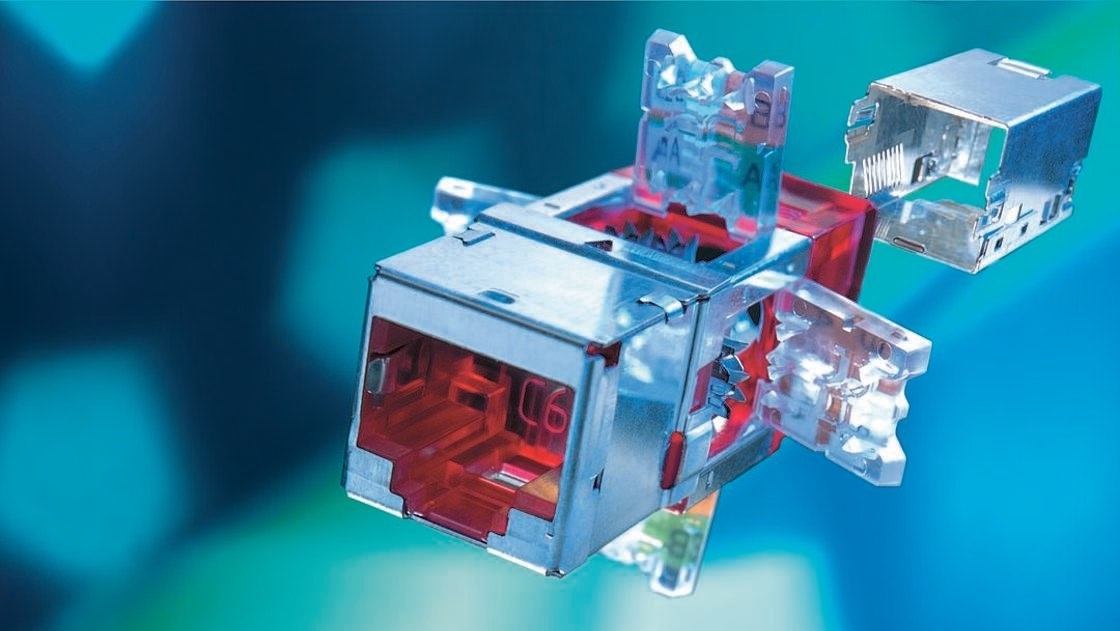

Модули RJ-45 серии «ISO» Кат. 6_A

Модули RJ-45 серии «ISO» имеют инновационную конструкцию, обеспечивающую беспрецедентное превышение характеристик над стандартными требованиями протокола 10 Gb Ethernet (10GBASE-T) в полосе пропускания 500 МГц, что гарантирует максимальную производительность при высокой эксплуатационной надежности.

Высокая производительность

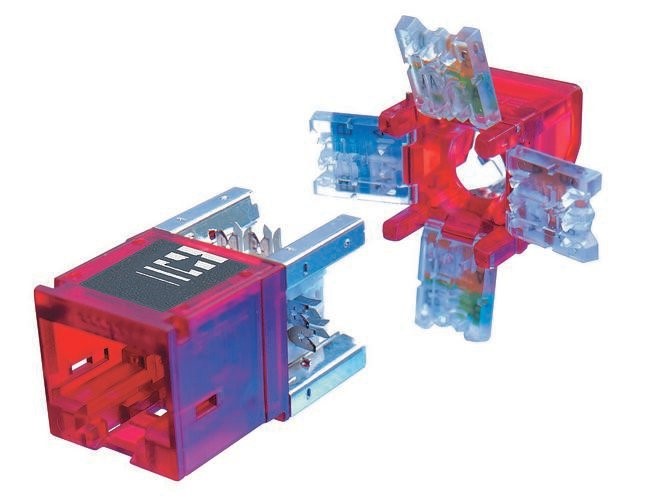

Уникальное конструктивное исполнение модулей «ISO» объединяет в себе технологический прогресс с максимально удобной для монтажа и эксплуатации формой. Терминальный блок имеет форму пирамиды и распределяет проводники равноудалённо по четырём сторонам модуля, обеспечивая максимальное расстояние между парами проводов. Следующим уровнем защиты является встроенный в пирамиду Х-сепаратор с интегрированными металлическими лепестками, практически исключающий перекрёстные наводки между парами проводников.

Другая отличительная черта конструкции модулей «ISO», это быстрый и легкий монтаж. Широкие цветные поля обеспечивают четкую идентификацию пар, маршрутизаторы с плотными захватами точно позиционируют проводники, встроенные лезвия автоматически обрезают излишки проводов. Благодаря передовой технологии IDC от R&M можно быть уверенным в надежности контактов, защищенных от коррозии и вибрации.

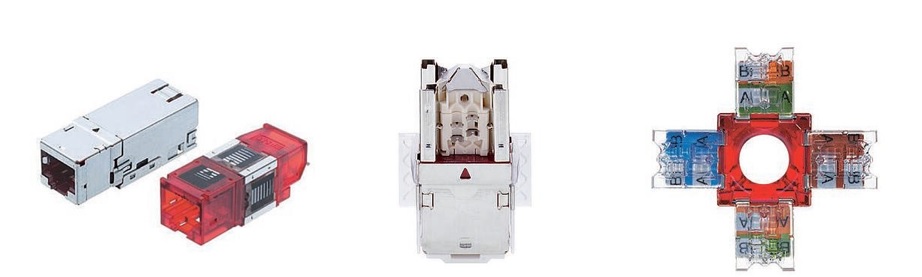

Большое количество монтажных адаптеров обеспечивает совместимость с широким спектром кроссового оборудования, включая розетки и патч-панели третьих производителей.

Freenet	Keystone	Adapter No.1	Snap-In

Характеристики модулей  RJ-45 серии «ISO»

Конструкция

• Материал корпуса (UTP): Поликарбонат (UL-94-V0);
• Материал корпуса (STP): Бронза (CuSn);
• Материал ламелей: Позолоченная бронза (CuSn);
• Материал IDC-контактов: Лужёная бронза (CuSn);
• Диаметр подводимого кабеля от 4.5 mm до 9.0 mm;
• Ввод кабеля – прямой или под углом 90°;
• Устанавливается в патч-панели до 48 портов в 1U;
• Поддерживает короткие линии (до 2м.);
• Поставляется с заглушкой RJ45 для защиты от загрязнений;

Совместимость

• Стандарты TIA/EIA 568-C.2, ISO/IEC 11801, EN 50173, IEC 60603-7-5;
• Протоколы передачи данных 1G, 2,5G, 5G, 10G Ethernet;
• Патч-корды RJ-11/12/45;
• Обратная совместимость с Кат. 5Е/6;
• Проводники 0.4 mm (AWG26) до 0.65 mm (AWG22);
• PoE (IEEE 802.3af), PoE+ (IEEE 802.3at), 4PpoE (IEEE 802.3bt) 90 Вт.;
• Стандарт IEC 60512-99-001/002
  (Соединители, используемые в кабелях связи с витой парой и удаленным питанием. Схема испытаний для замыкания и размыкания соединителей под электрической нагрузкой);

Исполнение

• Класс защиты iP20;
• Температурный диапазон от -10°C до +60°C;
• Относительная влажность от 5% до 95% (без конденсата).

Информация для заказа

• Видео
• Web - сайт
• Брошюра
